Fundamentos de física de la construcción
Contenidos:
2. carga de lluvia impulsora
3. diferencias de temperatura
4. aislamiento acústico
5. movimientos del edificio
y la construcción de la ventana
6. permeabilidad al aire
7. humedad ambiental y ventilación
8. comportamiento frente al fuego
9. compatibilidad medioambiental
10. aislamiento térmico
11. Material de construcción - Compatibilidad
1. Estabilidad UV
Se define por la proporción de rayos de onda corta del espectro UV que no puede percibir el ojo humano.
luz solar, que se describen como rayos UV (ultravioleta).
Esta exposición a la radiación daña no sólo la piel humana, sino también la del exterior de los edificios.
los materiales de sellado utilizados en el exterior de los edificios.
Estas influencias y sus efectos son repetidamente objeto de debates controvertidos.
Esto se debe, en particular, a que existe una gran variedad de métodos de medición para simular estas influencias a la velocidad del tiempo.
Los métodos de ensayo utilizados en la industria de la pintura u otros revestimientos superficiales, por ejemplo, han demostrado ser
demostrado ser poco representativos.
Debido a las limitaciones económicas, se siguen utilizando productos de sellado que no son resistentes a la intemperie.
procesados. Por regla general, estos provocan el fallo del sistema de sellado en muy poco tiempo.
2. carga de lluvia torrencial
Las juntas de los componentes externos están sujetas a la exposición natural a la lluvia torrencial. En
las gotas de lluvia son presionadas contra los componentes de la pared exterior por la presión del viento (hasta 600 Pa corresponde a aprox. 12 Beaufort) o como resultado de las corrientes de aire,
presionadas contra los componentes exteriores de la pared. La penetración de esta humedad debe impedirse, ya sea estructuralmente o mediante el uso de productos de sellado adecuados.
Las juntas absorbentes o que forman capilares en la conexión del edificio representan otra carga de humedad.
La acción capilar (junta estrecha) atrae el agua hacia la estructura del edificio sin el efecto de la presión del viento.
En la zona exterior de la envolvente del edificio
1. garantizar un drenaje definido de la humedad de la estructura.
2. impedir la entrada incontrolada de agua en la estructura.
3. limitar el contenido de humedad de los materiales sensibles.
4. debe garantizarse una eliminación definida de la humedad de la construcción.
| Materiales de los perfiles de las ventanas | ε en mm/m |
| PVC duro (blanco) | 1,6 |
| PVC duro (de color) y PMMA extruido de color | 2,4 |
| Perfil compuesto de aluminio con aislamiento térmico (ligero) | 1,3 |
| Perfil compuesto de aluminio con aislamiento térmico (oscuro) | 1,2 |
3. diferencias de temperatura
Prácticamente en todas las juntas se producen movimientos inducidos
térmicamente. Sin embargo, en el caso de los materiales de entramado de madera, los movimientos térmicos son tan pequeños en comparación con los movimientos relacionados con la humedad que
pueden
despreciarse
.
Con elementos de fachada de color oscuro de aluminio o plástico, se producen temperaturas superficiales de más de 80 °C en el lado sur. Dependiendo de la composición del material y de los cambios de longitud, se producen movimientos de
hasta 3 mm por metro lineal. Por este motivo, los
cambios de temperatura en los perfiles provocados
por el clima exterior que se producen durante la instalación son
decisivos.
E
stos movimientos deben
ser absorbidospor los
materiales de selladoutilizados
.Teniendo en cuenta los resultados de la investigación sobre los movimientos de longitud reales que se producen
pueden suponerse los siguientes cambios relacionados con la temperatura en la junta de conexión:
4. aislamiento acústico
En este contexto, es especialmente importante
el denominado efecto ojo de cerradura. Pequeñas aberturas o juntas finas
en la zona de conexión pueden tener un efecto negativo en los valores de aislamiento acústico.
El oído humano percibe
una reducción del nivel sonoro de 10 dB
como una reducción a la mitad del volumen.
Una junta sin relleno tiene un valor de aislamiento acústico de 15 dB. Una trenza de lana mineral alcanza aproximadamente 35 dB, y
una junta rellena de sellante alcanza el mismo valor. Una cinta selladora comprimida alcanza valores de aislamiento acústico
superiores a 42 dB.
E
xisten dos normativas sobre los requisitos de aislamiento acústico de las ventanas, que contienen las reglas reconocidas
de la técnica. Además de la norma DIN 4109 "Aislamiento
acústico en la construcción de edificios", introducida por las autoridades de edificación, también sesuele hacer referencia a la directriz VDI 2719 "Aislamiento acústico en la construcción de edificios y su equipamiento adicional"
.
5. movimientos del edificio y de la construcción de la ventana

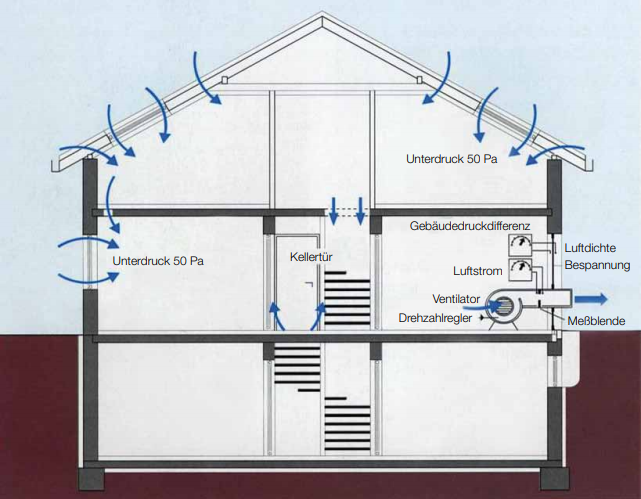

Principio de medición de la permeabilidad al aire. Cuando las ventanas y puertas están cerradas, la velocidad del ventilador aumenta hasta que se alcanza una diferencia de presión del edificio de diferencia de presión del edificio de 50 Pa, por ejemplo. El caudal volumétrico que se lee se denomina caudal volumétrico de permeabilidad al aire .
7 Humedad ambiente y ventilación

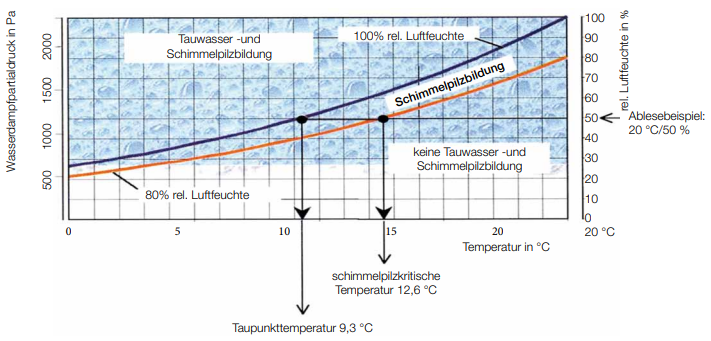

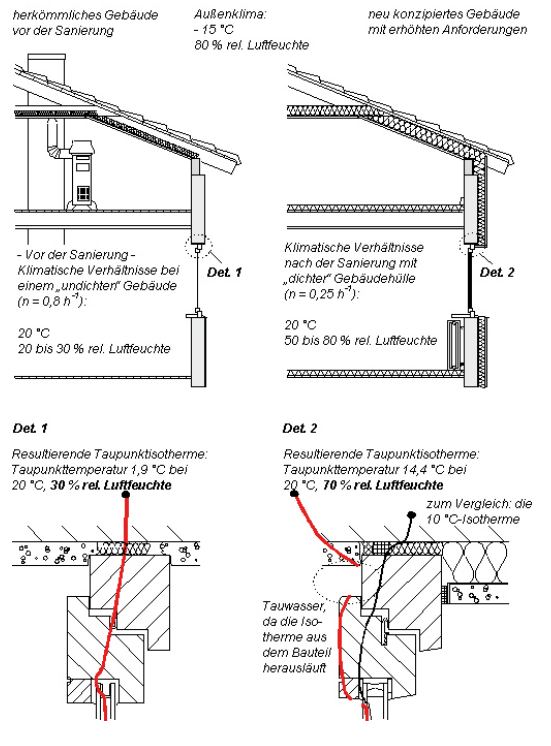

Si, como se menciona en el capítulo 6, la temperatura del componente desciende y el aire ambiente ya no es capaz de absorber la humedad, se producirá condensación. Una temperatura de 12,6 ºC ha demostrado ser crítica en este caso. Utilizando un software especial, se determinan las temperaturas superficiales en una conexión del edificio y se conectan para formar una línea, la llamada curva isotérmica.
En el pasado, esto se denominaba comúnmente isoterma de 12 ºC. Investigaciones científicas más precisas han conducido ahora a la mencionada de 12,6 ºC. En la ciencia popular, se ha acordado la isoterma de 13 ºC.
8 Comportamiento frente al fuego
De acuerdo con los requisitos de las normativas de construcción estatales, los materiales de construcción utilizados y, por tanto, también los materiales utilizados para el diseño de la conexión deben cumplir como mínimo la clase de material de construcción B 2 según DIN 4102 o la clase E correspondiente según EN 13501-1. clase E según EN 13501-1.
9. compatibilidad medioambiental
En general, en los últimos años se ha producido un cambio general hacia productos respetuosos con el medio ambiente en la construcción de edificios y la ingeniería civil. productos respetuosos con el medio ambiente. El uso de productos que contienen disolventes, por ejemplo , ha disminuido considerablemente.
S
ólo en ámbitos en los que no pueden sustituirse se siguen utilizando en
absoluto. También se utilizan en menor medida productos cuyo proceso se basa en una función química. Las cintas de sellado precomprimidas, en particular, tienen aquí una ventaja, ya que su aplicación se basa en procesos físicos.Además, los productos de sellado contribuyen de forma significativa a influir positivamente en el clima interior y, por tanto,
a mejorarnotablemente la eficiencia energética de un edificio. La eficiencia energética de un edificio mejora significativamente , contribuyendo así a una mayor reducción de la contaminación medioambiental global.
10. aislamiento térmico
Al sellar ventanas y puertas exteriores, el aislamiento térmico es una propiedad física del edificio, cuya consideración también exige el legislador a través de reglamentos y ordenanzas introducidos en el marco de la ley de edificación
. En este contexto, la Ordenanza de Ahorro de Energía (EnEV) y la norma DIN 4108 "Aislamiento térmico y ahorro de energía en los edificios" son de especial importancia.Aislamiento térmico en edificios nuevos
En los
edificios de nueva construcción, debe seleccionarse un tipo de construcción lo más libre posible de puentes térmicos
, lo que consiste esencialmente en tres requisitos en la conexión de las ventanas:
- Los elementos aislantes deben unirse sin huecos
- Los materiales de sellado deben tener la mayor resistencia térmica posible.
- La
construcción debe seleccionarse de forma que quepa la mayor cantidad posible de elementos de sellado o aislamiento.
Aislamiento térmico en edificios antiguos
En general, para la renovación se aplican las mismas normas que para los edificios nuevos.Por este motivo, a menudo se utilizan bandas de recubrimiento provistas de cintas de sellado. Estas soluciones no son ideales desde el punto de vista del aislamiento térmico, pero en muchos casos son la única solución.
11. compatibilidad de los materiales de construcción
En muchos casos, el sellado de juntas representa un vínculo entre distintos materiales. Puede tratarse de pinturas, construcciones de madera tratada, revoques diversos o incluso residuos de productos de sellado
existentes. Para garantizar que el producto de sellado pueda cumplir sus requisitos a largo plazo, no deben producirse interacciones perjudiciales. Puede tratarse de alteraciones químicas, físicas o incluso visuales , que por lo general deben evitarse.
P
or
regla general, las cintas de sellado precomprimidas tienen ventaja en este sentido, ya que sólo se produce una expansión física.Dependiendo de la posición de instalación de la ventana, los materiales enumerados a continuación pueden provocar el deterioro de los productos de estanqueidad:
- el sistema de pintura de la fachada o ventana
- Sistemas de impregnación de una construcción de madera
- Materiales de sellado antiguos
- Agentes desmoldeantes de la producción de perfiles de ventanas
- Plagas naturales
12. montaje en obra

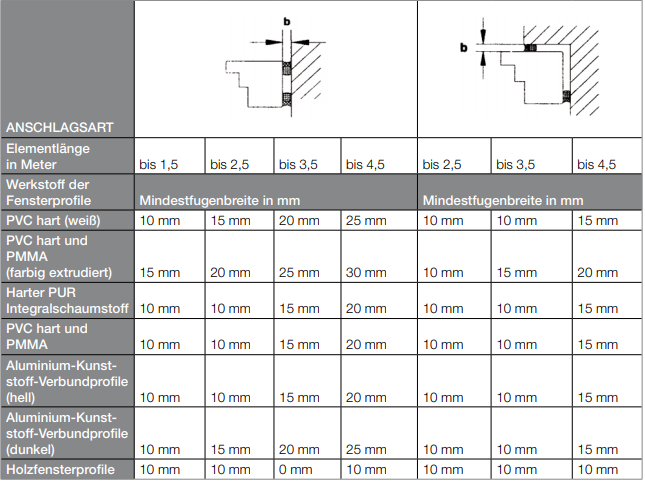

Aquí se muestran las dimensiones para el dimensionamiento con sellantes.
Los anchos de junta significativamente mayores pueden verse muy claramente en la tabla.
12. montaje en obra

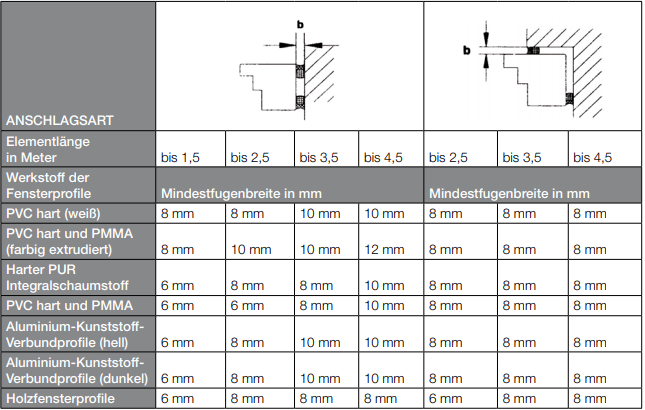

Para que al dimensionar las cintas de estanqueidad precomprimidas se cometan el menor número posible de errores , ift Rosenheim ha elaborado la siguiente tabla. La comparación de la tabla 1 con la tabla 2 muestra rápidamente que la junta puede hacerse más estrecha cuando se utilizan cintas de estanqueidad que cuando se emplean sellantes pastosos. Esta es una clara ventajaeconómica de las cintas de sellado.
Sellado de juntas de componentes de paredes exteriores
El problema del sellado es probablemente tan antiguo como el deseo del hombre de influir en su entorno en beneficio propio,
de influir en su entorno para su provecho y beneficio.I ncluso en el mundo animal se pueden reconocer actividades con el propósito de sellar .
Por ejemplo: las abejas utilizanuna cera (propóleo) que ellas mismas producen específicamente con este fin para sellar su colmenacontra las corrientes de aire y la lluvia. Algunas aves también sellan sus cavidades de cría contra influencias externas, utilizando ayudas naturales como tierra salivada, restos y partes de plantas. No hay diferencias significativasentre los sellantes naturales mencionados y el sellado de juntas externas, ni en cuanto a la tarea a realizar ni al efecto deseado. En los dos casos citados, el objetivo es proteger una zona de los efectos de la intemperie. Esencialmente, del viento, la humedad y la pérdida de calor.
